GPRS/GPS終端產品概述
深圳訊鵬科技有限公司自主研發的工業級GPRS/GPS終端SP-8801A是基于GPRS通信技術和GPS定位技術相結合，靈活實現GPRS無線數據透傳功能和設備GPS定位功能，主要應用于工業設備通信、車載設備、工程機械設備、物流貨物跟蹤定位、環境監控等領域。

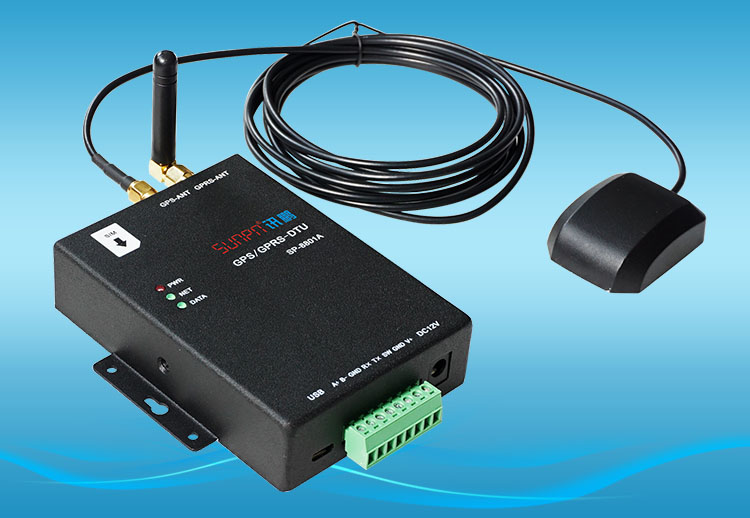

GPRS/GPS終端SP-8801A硬件規格

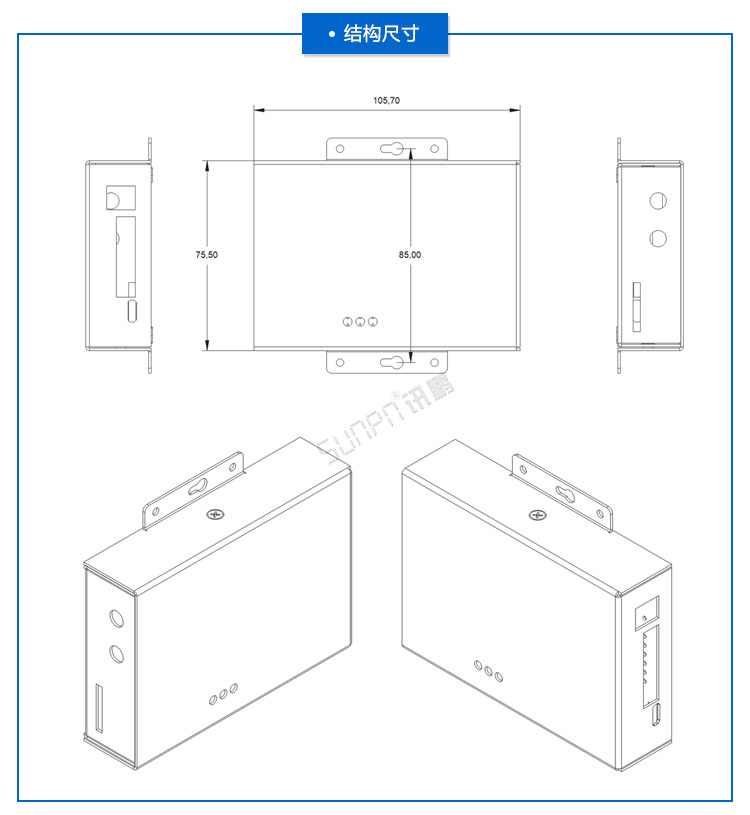

產品外觀尺寸

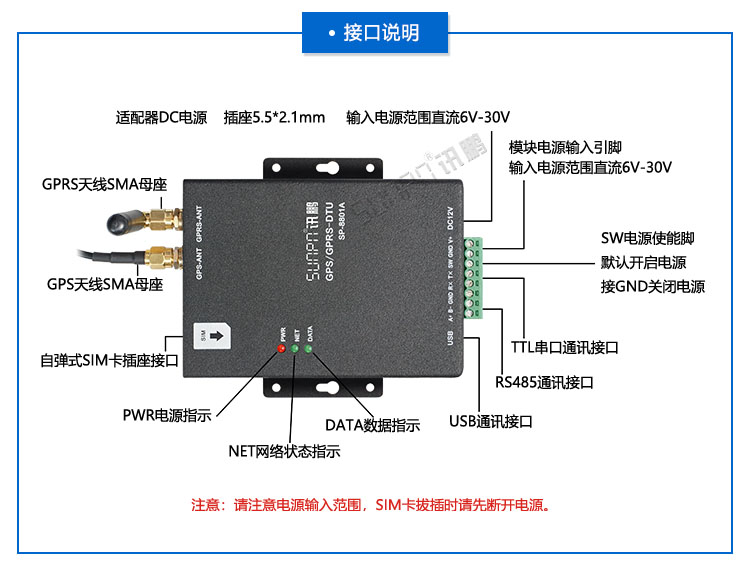

接口說明
接口描述
功能 | 名稱 | 描述 |
外部接口 | DC12V | 電源接口DC12V/1A |
模塊電源引腳 | 接入電源范圍直流6~30V） | |
SW | 電源使能引腳,默認開啟 | |
TTL | TTL通訊接口（接線端子） | |
RS485 | 工業RS485通訊接口（3PIN接線座） | |
USB | USB通訊接口 | |
GPRS | GPRS天線（SMA接口） | |
GPS | GPS天線（SMA接口） | |
SIM | 自彈式SIM卡插座接口 | |
LED燈 | POWER | 電源指示燈 |
NET | 網絡狀態指示燈 | |
DATA | 數據指示燈 |
GPRS/GPS終端規格參數
分類 | 項目 | 描述 |
硬件參數 | 電源電壓 | 6-30VDC；5.5*2.1mm插座 |
工作電流 | 平均工作電流：80-500mA @+12VDC | |
靜態電流:30mA @+12VDC | ||
最大工作電流:1000mA @+12VDC | ||
通信接口 | USB/TTL(兼容3V 、5V電平)/RS485接口 | |
串口參數 | 波特率：300-115200bps)；數據位：8，9； 停止位：1，1.5，2；校驗位：None, Even, Odd | |
SIM卡參數 | SIM卡接口(3V/ 1.8V) | |
天線接口 | GPRS:SMA接口; GPR:SMA接口 | |
工作溫度 | -25~65℃ | |
相對濕度 | 10%~90%RH | |
外形尺寸 | 115mm×92mm×26mm(鐵殼烤漆) | |
GSM/GPRS 通訊參數 | 標準 | GSM/GPRS |
頻帶 | 四頻850/900/1800/1900MHz | |
滿足GSM 2/2+ 標準 | Class 4 （2 W @850/900MHz） | |
Class 1 （1 W @1800/1900MHz） | ||
GPS定位參數(默認GPS定位,可選同時支持GPS和北斗定位) | 功能參數 | 支持北斗2代/GPS/QZSS |
支持EASYTM 模式的星歷預測模式 | ||
支持 EPOTM模式的星歷預測模式 | ||
支持 SBAS (WAAS, EGNOS, GAGAN, MSAS)測距修正 | ||
支持 DGPS (RTCM) | ||
支持協議 | NMEA/PMTK | |
首次定位時間 | 冷啟動32s；溫啟動30s；熱啟動<1s；EPO輔助冷啟13s | |
定位精度 | 自動定位 <2.5m CEP ；速度0.1m/s | |
軟件和協議 | 0710 MUX 協議；嵌入型TCP/UDP協議；FTP/HTTP；彩信；電子郵件 | |

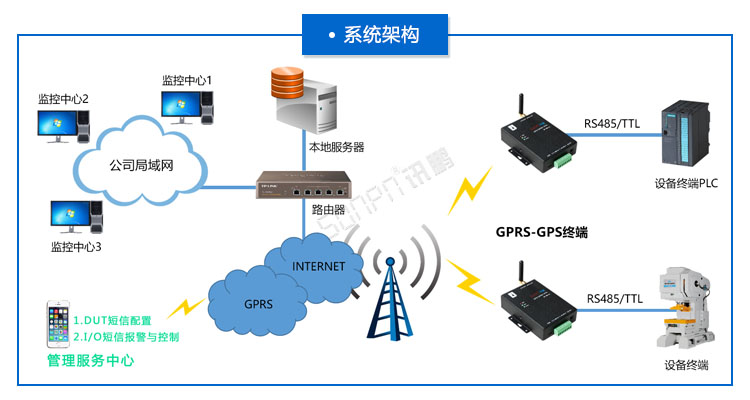

GPRS/GPS終端系統架構
應用場景
GPRS/GPS終端SP-8801A配置說明
GPRS/GPS終端設備快速配置

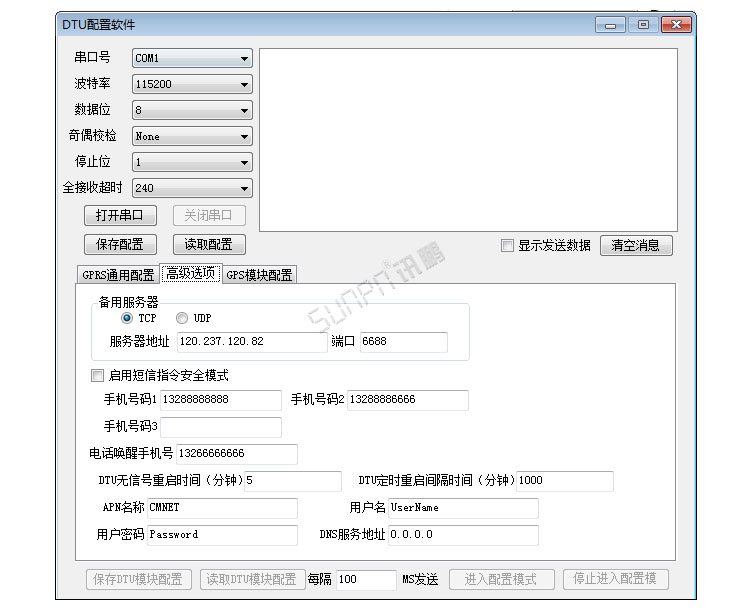

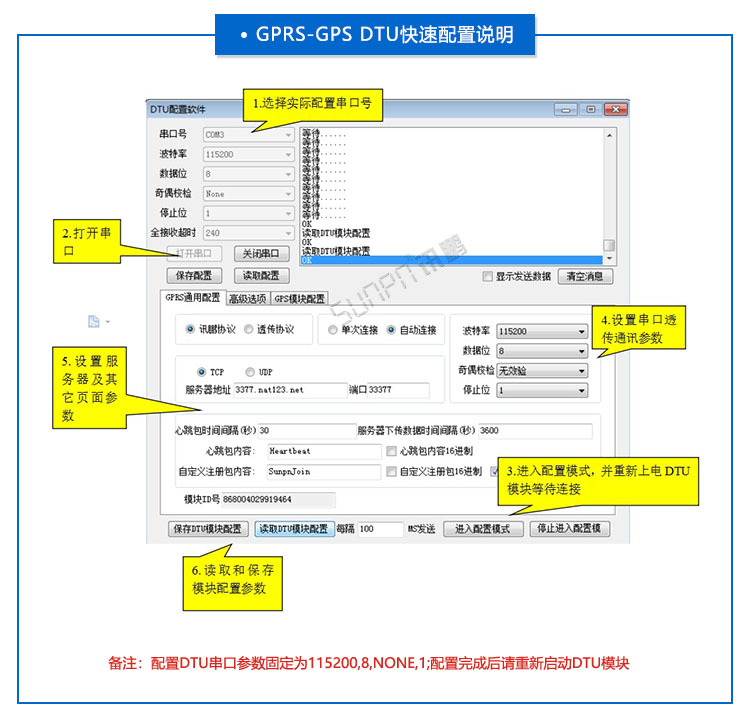

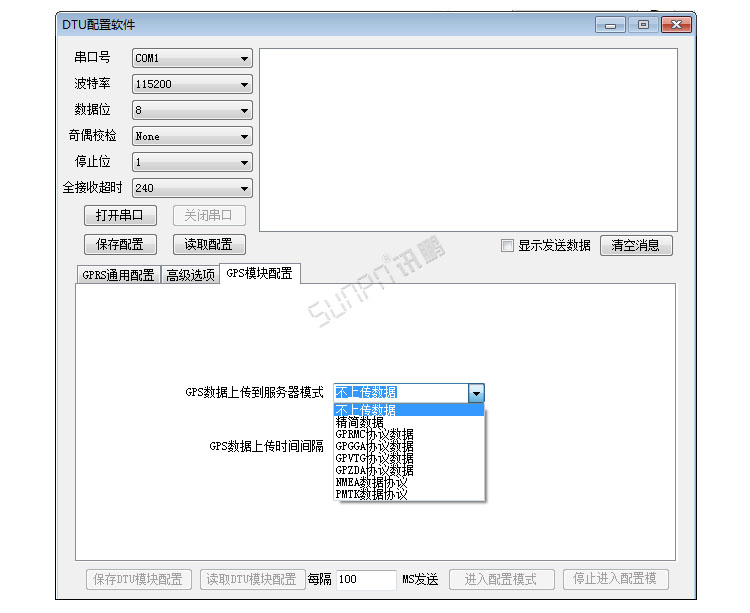

1、運行SunpnDTU配置軟件，操作界面如下：
備注：配置DTU串口參數固定為115200,8,NONE,1;配置完成后請重新啟動DTU模塊
2、GPRS/GPS終端配置說明
訊鵬協議：訊鵬公司開發的基于TCP/IP的一種通訊協議，用于與本公司通信服務平臺建立連接（服務器尚末開發）
透傳協議：基于標準的TCP/IP傳輸協議
單次連接：DTU啟動后不直接連接服務器需要用本地AT指令，短信或者電話的方式進行激活進行連接
自動連接：DTU啟動或者掉線后都自動連接預先設置的服務器
服務器地址端口：服務器地址可以是固定IP或者是動態域名
心跳包時間間隔和心跳包內容：表示間隔多少秒向服務器發送心跳包內容，避免GPRS在空閑時段被運
營商切斷連接而定時發送的數據包
服務器下傳數據間隔時間：由于服務器端意外原因斷線，DTU 端尚處于虛連接狀態，但實際通信鏈路
已經中斷，如果在所設置的時間內沒有收到來自服務器端的數據，即認為與
服務器端的連接中斷，DTU 將嘗試重新建立連接；如設置為 0，則完全忽略
是否收到從服務器端發來的數據。
自定義注冊包內容：DTU啟動成功連接服務器后會向服務器發送一次注冊包內容進行認證，內容可以為
ASCII或者16進制的數據（勾選16進制選項）
在包后添加ID號：勾選后會在心跳包和注冊包后跟隨ID號，可以作為當前設備類型在線狀態等識別
模塊ID號：ID號是每個DTU設備唯一的識別碼，只可讀
備用服務器：服務器地址可以是固定IP或者是動態域名，當主服務器故障連接失敗時可自動連接備用服務器
啟用短信指令安全模式：勾選后只有添加過的手機號碼短信AT指令有效
電話喚醒手機號：僅設置的手機號才能有效喚醒DTU模塊
DTU無信號重啟時間：如果GSM信號異常超過所設置的時間則DTU重新初始狀態
DTU定時重啟間隔時間：更為底層可靠性保障機制，如果在所設置的時間內沒有監聽到任何通信數據則強制重啟DTU模塊，當設置為0不啟用此功能
APN設置項：默認設置為CMNET，當用戶使用APN專網時可通過此設置配置參數
GPS數據上傳到服務器模式：下拉菜單可選擇不上傳定位數據或者選擇上傳不同格式的協議數據
GPS數據上傳時間間隔：以所設置的時間間隔向服務器上傳定位數據，當設置為0時DTU上電啟動后僅上傳一次有效定位數據
指示燈狀態說明
PWR電源指示燈：工作時常亮

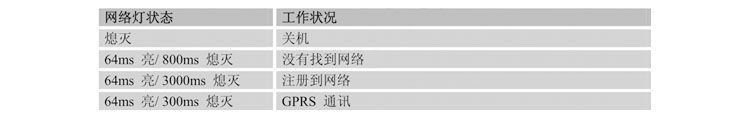

NET網絡指示燈：
DATA 數據指示燈：空閑無數據通訊時每5秒閃亮一次，有數據時快速閃亮。
GPRS/GPS終端串口擴展AT指令說明
指令語句以SP@AT開頭+命令，以回車符結束<CR>
示例：SP@AT+READGPS <CR>
響應：OK <CR> 或者 ERROR<CR>
相關命令解釋如下：
READGPS：讀取本機GPS信息
響應：User_ReadGPSInfo!
返回GPS信息格式：
$GPGGA,032947.000,2237.4187,N,11408.7209,E,1,7,1.36,89.3,M,-1.8,M,,*7C
$GPGSA,A,3,06,28,19,17,11,22,193,,,,,,1.62,1.36,0.88*3A
$GPGSV,4,1,15,28,85,030,20,193,60,103,32,42,46,122,38,03,43,069,*45
$GPGSV,4,2,15,17,43,338,30,06,41,255,41,19,30,313,29,22,26,053,21*75
$GPGSV,4,3,15,30,23,198,,01,16,041,,11,08,058,21,02,08,241,16*77
$GPGSV,4,4,15,07,06,176,,09,03,149,40,23,03,120,*4F
$GPRMC,032947.000,A,2237.4187,N,11408.7209,E,0.00,4.28,090916,,,A*62
INTOCMD：從數據透傳模式進入SIM800模塊AT指令模式，可操作的AT指令詳見附件SIM800指令手冊
響應：OK
EXITCMD：SIM800從AT指令模式恢復到數據透傳模式
響應：OK
RESETCMD：復位重啟DTU設備
響應：OK
SENDMEG=mode,number,text ：發送短信，詳見短信應用說明
響應：OK <CR> 或者 ERROR<CR>
GPRS/GPS終端短信應用說明
A.發送短信
1.上電等待DTU設備初始化完成（約20秒時間），完成串口會輸出“InitOK!”提示；
2.發送短信指令，指令解釋如下：
指令格式：SP@AT+SENDMEG=mode,number,text
參數詳解：
a、mode：短信內容的編碼格式。
1：ASCII碼，用于發送純英文；
2：ASCII+GBK，用于發送中文，支持中英混合，程序自動將編碼轉換成unicode。
3：unicode，用于發送2個字節的Unicode，當短信內容是其他語言時，使用本指令。
需要使用工具將短信內容轉換成unicode編碼。
b、number：手機號碼。區號(如+86)可加可不加。
c、text：短信內容。不需要任何結束符。
示例：
1、發送英文短信：
短信內容：ASCII Mode
SP@AT+SENDMEG=1,+8612345678910,ASCII Mode
響應：OK <CR> 或者 ERROR<CR>
2、發送中文短信：
短信內容：中英混合模式 Chinese and ASCII Mode
SP@AT+SENDMEG=2, +8612345678910,中英混合模式 Chinese and ASCII Mode
響應：OK <CR> 或者 ERROR<CR>
3、發送unicode短信
短信內容：Unicode模式
SP@AT+SENDMEG=3, +8612345678910,0055006E00690063006F006400656A215F0F
響應：OK <CR> 或者 ERROR<CR>
B.接收短信
為防止SIM卡短信存滿，不能接受短信，本模塊收到短信后自動將短信內容轉發到串口，之后刪除短信。

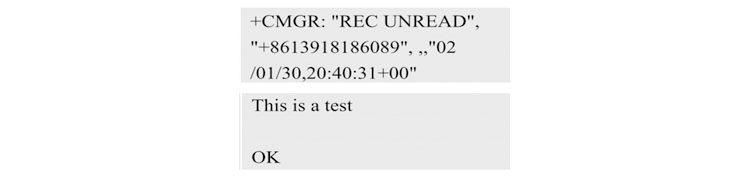

短信內容如下圖所示：
補充說明：如果DTU模塊只用作發短信，請將數據透傳服務器IP配置為空（默認為空）；當設備出現異常
不響應時可以發送SP@AT+RESETCMD超級指令復位重啟DTU模塊，DTU返回：“OK”表示復位成功。
 |
