防洪安全歷來是一年中重中之重的工作，防汛工作涉及到人民群眾的生命財產安全，責任重大。各部門要切實履行各自職責，牢固樹立抗大洪，搶大險的意識，充分準備，嚴陣以待，嚴格執行各項防洪安全制度和措施，以超前預警、合理避讓、果斷處置為主線，按照“預防為主、標本兼治”思路，堅持“全員防洪、科學防洪”的工作機制，著力夯實防洪安全基礎，建立健全物防、技防、人防“三位一體”防洪安全保障體系，用最科學嚴密的制度、最成熟可靠的技術、最有力有效的措施，全過程管控防洪風險，嚴格落實汛期安全行車措施，實現防洪工作目標。
防汛工作中又以防為工作中心，依靠衛星云圖等科技手段得到一個未來幾天的氣象預測結果，向相關部門與機構發布預警信號，再由地方各級人民政府、學校、機場、港口、車站、高速公路、旅游景點等人口密集公共場所的管理單位向廣大人民群眾發布預警信號。預警的方式多數為短信、微信等實時通訊方式，但在一些公共場所里面，為了更直觀的傳達預警信號，看板便是一個最好的工具。訊鵬科技開發的防汛雨量通訊電子看板就是這樣一個適用于公共場所的電子看板，防汛雨量預警顯示屏采用LED數碼管顯示，內容包括時間、實時溫濕度和實時雨量（60分鐘雨量和當日雨量）。它不僅適用與辦公室這樣的小范圍預警，也適用于廣場、車站等大型公共場所的防汛預警信號發布。
防汛雨量通訊電子看板方案

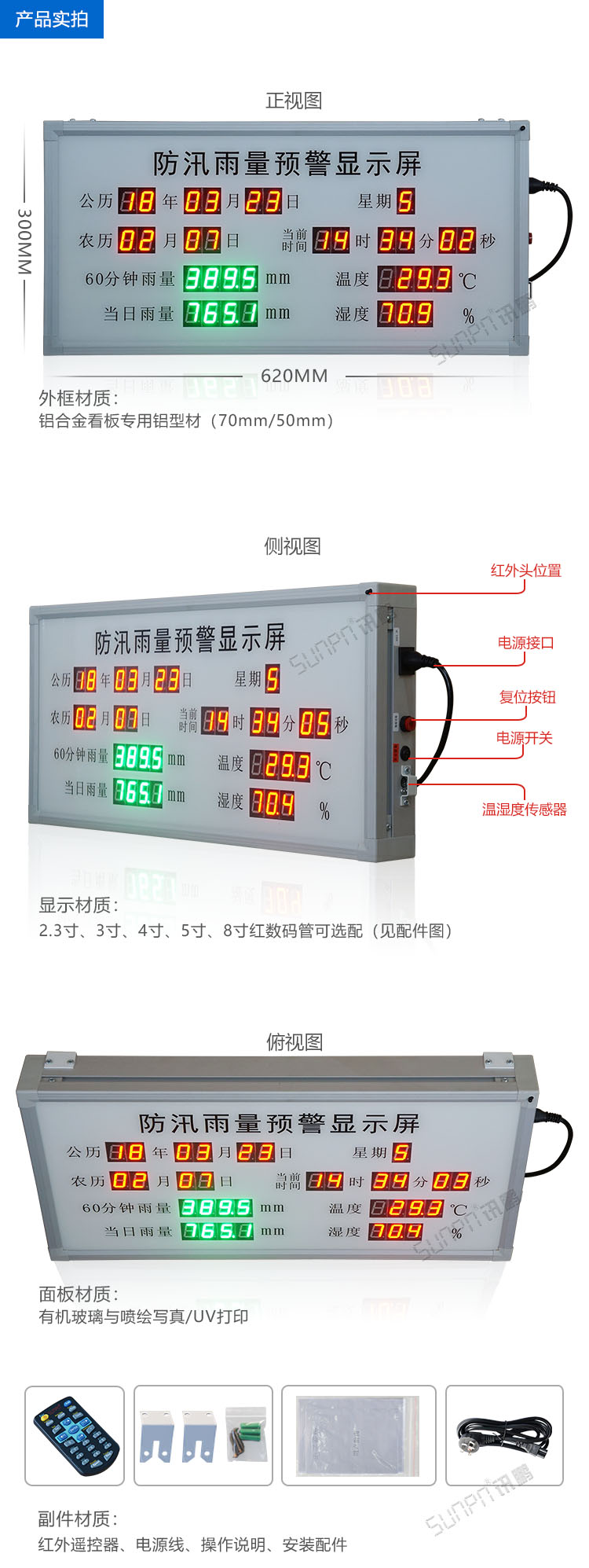

防汛雨量通訊電子看板產品實拍
防汛雨量通訊電子看板產品參數
電源供電：AC220V/50Hz
工作環境：溫度 -10℃～40℃ 相對濕度＜85%
產品功耗：整屏＜50W
產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時
遙控距離：紅外遙控≤10M
數據保存：斷電數據保存長達7天
外框尺寸：620mm(寬)*300mm(高)*70mm(厚)單面顯示（銀色鋁合金）（尺寸可按照要求定制）
安裝方式：采用背叉式掛墻（客戶可吊裝/掛墻/臺面方式安裝）
出線方式：出線方式在屏體右側上角，電源插頭為三角國標
顯示面板工藝：透明亞克力+uv打印
控制方式：25鍵遙控+無線RF通訊
數碼管規格：1.0寸共陽單紅數碼管，1.0寸共陽紅綠雙色數碼管
防汛雨量通訊電子看板功能簡述：
1、時間自動運行，通過遙控器和校時，也可通過RS232通訊校正時間。
2、2個雨量數據通過RS232通訊下發數據。
* 雨量兩項數據可以顯示紅綠雙色。
* 顯示屏內置蜂鳴器報警提示（滴滴滴提示聲，不是語音報警喇叭），RS232通訊控制。
屏體安裝一個報警復位按鍵，可在報警狀態下關閉報警聲音。
3、溫濕度數據通過溫濕度傳感器采集，溫度可以顯示負數。
4、通訊接口為RS232通訊，安裝在屏體內部左側安裝DB9母端，同時在屏體內部左側配一個USB接口供電（給藍牙模塊供電）。
客戶自己提供藍牙模塊，內置在看板內部左側。
5、顯示屏內置明緯電源。
6、安裝方式：掛墻 。
7、出線位置：電源出線位置改到屏體正面右側靠上位置，其他與樣品安裝位置一樣（裝在右側靠下位置），紅外頭安裝位置改到右上角
（方便客戶拆左側邊框安裝藍牙模塊）。
防汛雨量通訊電子看板遙控器操作說明
遙控器操作說明
二、設置時間
1 )按【T i m e】鍵進入時間設置，光標在【日期】欄閃爍；
2 )按【F 3】鍵，光標向右移動一位；
3 )按【F 2】鍵，光標向左移動一位；
4 )光標閃爍處，按【數字】鍵輸入相應數據；
5 )按【E N T E R】鍵，數據保存并退出；
6 )按【E s c】鍵，取消本次操作并退出；
注：1 .輸入無效時間自動恢復當前有效時間；
2 .此次設置依次輸入2 0 x x年x x月x x日x x時x x分x x秒。
三、溫濕度補償設置
1 )按【S t e p】鍵進入溫濕度補償設置狀態,光標在【溫度】欄閃爍；
2 )按【F 4】鍵，切換到下一【濕度】欄閃爍；
3 )按【F 1】鍵，切換到上一【溫度】欄閃爍；
4 )按【F 2】鍵，出現負號表示負補償；
5 )按【F 3】鍵，負號消除表示正補償；
6 )光標閃爍處，按【數字】鍵輸入相應數據；
7 )按【E N T E R】鍵，數據保存并退出；
8 )按【E S C】鍵，取消本次操作并退出；
注：溫濕度最大補償范圍為±9 . 9；
四、軟關機
1 )按【E S C】鍵進入軟關機，屏幕不顯示；
2 )再按【E S C】鍵，屏幕恢復正常顯示。
五、設置本機I D
1 )按【E s c】鍵進入軟關機，屏幕不顯示；
2 )按【.】鍵進入本機I D設置狀態，光標在【目標產量】欄閃爍；
3 )光標閃爍欄處，按【數字】鍵輸入相應數據；
4 )按【E N T E R】鍵，數據保存并退出；
5 )按【E s c】鍵，取消本次操作并退出；
注：本機I D設置范圍1—2 5 5
防汛雨量通訊電子看板通訊協議示例
一、時間通過訊鵬協議通訊（截取部分）
通信方式及參數說明
1、通信方式：RS-232
2、通信參數：
a、波特率：9600 bps
b、數據位：8 bit
c、起始位：1 bit
d、停止位：1 bit
e、奇偶校驗：None
注：● 均是十六進制收發，先將十進制改為十六進制，再發送，不足一字節前面補 0
●校驗碼= 起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）; 取低字節
二、60分鐘雨量、當日雨量根據客戶提供的協議通訊
1、通信方式：RS-232
2、通信參數：
a、波特率：9600 bps
b、數據位：8 bit
c、起始位：1 bit
d、停止位：1 bit
e、奇偶校驗：None
通訊示例：
發送：7E 7E 01 00 00 00 00 01 04 51 88 1A 19 02 0A 02 18 03 23 14 34 00 F1 F1 00 00 00 00 01 48 F0 F0 12 12 07 08 56 1A 19 00 38 95 1F 19 00 76 51 46 08 00 46 08 00 38 12 12 80 FF 03 08 25 03 63 5F
60分鐘雨量 ：顯示紅色389.5 當日雨量：顯示紅色765.1 蜂鳴器不響
發送：7E 7E 01 00 00 00 00 01 04 51 88 1A 19 02 0A 02 18 03 23 14 34 00 F1 F1 00 00 00 00 01 48 F0 F0 12 12 07 08 56 1A 19 00 38 95 1F 19 00 76 51 46 08 01 46 08 00 38 12 12 80 FF 03 08 25 03 E2 5D
60分鐘雨量 ：顯示綠色389.5 當日雨量：顯示紅色765.1 蜂鳴器響
訊鵬LED電子看板顯示數碼管尺寸選擇
訊鵬數據采集通訊看板功能定制參考
訊鵬數據采集通訊看板案例參考
防洪小知識：
雨量的等級劃分
小雨：1d（或24h）降雨量小于10mm者。
中雨：1d（或24h）降雨量10～25mm者。
大雨：1d（或24h）降雨量25～50mm者。
暴雨：1d（或24h）降雨量50～100mm者。
大暴雨：1d（或24h）降雨量100～250mm者。
特大暴雨：1d（或24h）降雨量在250mm以上者。
 |
