LED電子看板解決方案概述
生產管理看板系統是指用于車間或生產線目視化管理(VM,Visual Management)的一種表現形式，即對數據、生產狀態等的情況一目了然地表現，主要是對于生產進度、生產狀態進行的透明化管理設備。傳統的看板依靠人用筆把一天的生產情況記錄在黑板或白板上,這種方式明顯已跟不上現代社會飛速發展的今天,不僅費時費力,而且不能實時了解生產進度與當前的生產狀況。電子看板則通過利用形象直觀而又色彩適宜的各種視覺感知信息來組織現場生產活動，了解實時的生產進度、產能、以及不良數等等。目視管理依據人類的生理特征，在生產現場充分利用信號燈、標識牌、符號顏色等方式來發出視覺信號，鮮明準確地刺激人的神經末梢，快速地傳遞信息，形象直觀地將潛在的問題和浪費現象都顯現出來。以便車間管理人員可以及時掌握管理現狀和必要的情報，從而能夠快速制定并實施應對措施。因此，生產管理看板是發現問題、解決問題的非常有效且直觀的手段，是優秀的現場管理必不可少的工具之一；它是6s的基本工具。
電子看板系統還可以開發上位機軟件，在讓生產管理人員實時掌握生產進度和發現生中存在的問題的同時，系統還可以在服務端自動生成更完善的生產報表，并設置自動導出Excel表格和打印。系統還可通過軟件進行生產的排程（預先輸入近期的生產單號和數量等信息），進行生產信息的采集和計算（包括產量，不良品，效率，等…），其他部門的人員（跟單、業務、經理等）也可以通過局域網查看生產線的實時進度，更好的安排下一步的生產與出貨等事宜。生產管理看板在實現了生產數據的現場可視化的同時，也從企業管理模式方面大大的提升了企業的整體形象。
電子看板能給您帶來什么？
優化管理模式----可視化管理，實時生產數據查看，合理調整生產
提升企業形象----管理模式的升級，現代化的車間管理設備
加快響應速度----報警功能可增進跟部門間的合作，實時生產進度引導下工序的生產安排
減少中間環節----局域網客戶端查看生產進度，讓其他部門人員（跟單、業務、經理等）更合理的安排下一步事宜
提高生產效率，節省人力資源----根據實時生產數據及時調整生產配備,降低人力物力資源浪費
降低不良品數量，控制成本----根據實時不良數和不良率及時更正錯誤的作業方式，最大限度的降低生產材料浪費
提高報表質量----系統服務端自動生成完善的生產報表，并可設置自動導出Excel表格和打印
電子看板的形式：
看板最初是豐田汽車公司于20世紀50年代從超級市場的運行機制中得到啟示，作為一種生產、運送指令的傳遞工具而被創造出來的。經過近60年的發展和完善，目前已經在很多方面都發揮著重要的機能。在生產運用中存在有多種形式的電子看板:
1、 用于及時反饋生產活動的信息，生產看板
2、 用于及時反饋物料等生產狀態的信息，生產問題報警電子看板；
3、 用于及時反饋現場機器生產狀態的信息，機臺狀況電子看板；
4、 用于及時反饋現場不良品的分類信息，品質監控電子看板；
5、 用于及時反饋現場所有狀態及工位品質狀況的信息，流程及品質控制看板；
6、 用于記錄車間、工廠安全生產天數的信息，安全運行記錄牌；
7、 用于監測現場環境溫濕度信息，溫濕度報警看板；
8、 用于工位作業指導書播放，E-SOP；
電子看板類型：
1、液晶電子看板：

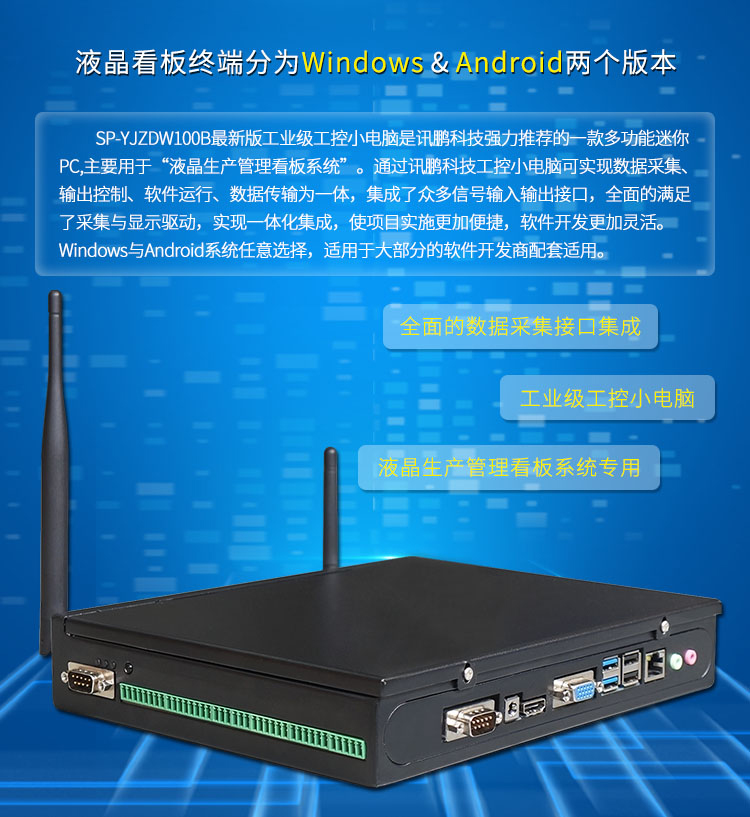

開發上位機軟件，通過訊鵬科技液晶看板控制盒下發信息，液晶電視或顯示器顯示看板內容。
控制盒規格:200mm*230mm*38mm，邊框材質:黑色烤漆鐵盒；液晶電視或顯示器根據客戶要求選購。
2、點陣數碼混合型：
文字部分采用點陣模塊顯示，主要發送通知、標語、時間等。
數碼管顯示生產數據，鋁合金邊框、不銹鋼外框，表面貼進口PVC噴繪。PVC噴繪顏色和圖案由客戶確定或由看板生產企業推薦。
數碼管尺寸：8″、5″、4″、3″、2.3″、1.0″、0.8″等。
點陣模塊規格：φ5、φ3.7、φ3.0。
單元板尺寸：488mm×122mm、384mm×96mm、304mm×76mm、256mm×64mm一個單元板可顯示四個漢字。
3、全點陣型
信息內容均由點陣顯示，可切換顯示界面、滾動文字等。
點陣模塊規格：φ5、φ3.7、φ3.0。
4、全數碼型
文字部分采用進口PVC噴繪，為固定不變的內容。
顯示內容均為數字，由數碼管完成。
數碼管尺寸：8″、5″、4″、3″、2.3″、1.0″、0.8″等。
5、LED燈板型
文字部分采用進口PVC噴繪，數字顯示采用高亮LED燈板顯示。
顯示尺寸：5″、6″、8″、10″、15″、20″、24″等。
電子看板擴展功能---生產管理軟件系統：
電子看板是精益生產目視化管理的重要工具，進一步開發上位機軟件可成為生產管理軟件系統，其特點如下：
1、監控中心模式：對車間信息進行集中控制，并即時收集車間的反饋信息
·對看板子站點集中監控：集中監控各生產線看板的狀況，即時掌握全局狀態
·車間信息反饋即時監控：各車間生產信息可通過控制器對當前緊急狀態進行即時報告，并匯總在監控中心的看板上，如產線缺料停工，設備故障停工，品質異常狀況等。
2、多樣的信息內容顯示：實現全面的無紙化
·生產信息顯示：可顯示任何信息系統的數據，如ERP中工單信息、設備信息，用戶可自行定義數據接口
·設備信息顯示：顯示設備的運行狀態信息
·報告信息顯示：周報告、月報告信息
·內部管理信息：如作業指導書、內部臨時通知。
3、操控方便：標配25鍵遙控器，操作簡單易用，開發上位機軟件后可通過網絡進行操控，也可通過無線連接的方式進行操作。
4、多層次報警：聲光報警，短信報警
5、統一控制：多個電子看板可組成網絡實現統一控制。
6、專業軟件接口支持：與MES、SPC等管理軟件配合應用，實現工廠管理智能化。
使用范圍： LED數字管理顯示屏(電子看板)是專門為生產型企業設計的生產流水線數字顯示屏，用于標示當天或當班的計劃生產量、實際生產量、差異值、不良品、達成率、不良率等參數。其中計劃生產量等可以由計算控制輸入、鍵盤輸入或遙控輸入，實際生產量，不良品等通過檢測安裝在生產線上的紅外感應開關、行程開關等自動錄入或通過按鍵錄入，差異值、達成率、不良率等由看板內部的單片機計算并顯示出來。
LED數字管理看板的應用將有利于提高企業管理水平、降低企業的勞動力成本、激發員工的生產積極性等從而使企業獲得更大的利潤空間。
電子看板的組成與原理
本文所指的電子看板是指用于生產線的生產管理看板，其主要組成部分有：電子看板主屏、計數裝置、輸入裝置、連接線等，下面分別對各部分進行詳細描述：
1、 電子看板主屏是整個電子看板系統的核心，由邊框、面板、底板、控制卡、顯示單元、電源適配器、連接器等組成。
A、邊框、面板、底板組成電子看板的外部結構，邊框可選擇鋁合金、不銹鋼、烤漆鐵框、鈦金、鎢金等不同材質。鋁合金是生產管理看板最常用的邊框材質，其優點是材質輕，結實耐用，組裝靈活、快速。訊鵬采用的鋁合金是本公司專門針對電子看板設計的專用鋁型材，組裝出的成品厚度有5cm,7cm和9cm三種尺寸選擇。當制作雙面電子看板時，可采用兩個5cm鋁合金邊框用合葉拼成，也可選擇不銹鋼材質，外觀更協調、美觀。鈦金、鎢金一般比較少用于生產管理看板，主要用于電子金價牌、房價牌、安全記錄牌等產品。
B、面板一般采用透紅或透茶的有機玻璃材料（俗稱亞克力），雙色顯示的看板一般采用透明有機玻璃。
C、底板材質主要看邊框的顏色來選擇合適的材質即可，一般用黑色或白色有機玻璃、鋁塑板等較多。
D、控制卡是電子看板的核心部分，就像人的大腦，主要對外部信號進行處理、運算，對顯示電路進行控制與驅動，與外部設備進行通訊?？刂瓶ǜ鶕煌窗逍枰M行單片機編程，實現不同電子看板的各項功能要求。
E、 顯示單元一般采用數碼管或點陣模塊，常用的數碼管尺寸有0.8”、1.0”、 1.2”、 1.5”、 1.8”、 2.3”、 3.0”、 4.0”、 5.0”、 8.0”、 10”、 12”，點陣模塊有φ3.0、φ3.75、φ5.0三種，一般0.8”的數碼管可視距離為8米，1.0”的可視距離為10米，1.2”的可視距離為12米，4”的可視距離約為40米，以此類推。
F、 電子看板采用的電源適配器一般為工業電源，由專業電源廠家提供，常規電壓有5V、12V。訊鵬考慮到產品的穩定性，由專業廠商代工生產6V、10.5V二種規格的電源。
G、連接器是指看板與配件或外部設備的連接端口，訊鵬采用的連接器主要有梅花接頭（220V交流接入）、航空頭（計數、鍵盤）、網線接頭（TCP/IP通訊和RS485通訊）。
2、 計數裝置是指對電子看板中的實際產量、不良數進行計數的自動或手動裝置，訊鵬常用的計數裝置有：光電開關、手動按鈕、腳踏開關、掃描槍、行程開關等。
A、光電開關分為對射型光電開關與反射型光電開關，對射型光電開關由二部分組成，一個發射端，一個接收端，發射端不斷的發射紅外光，接收端通過是否能正常接收到發射端的信號來判斷是否有物體通過，對射型光電開關的感應距離為1米到4米之間。反射型光電開關的發射與接收都在一起，利用光線的反射原理來實現計數，當有物體通過感應區時，物體會將光電開關發射的紅外光反射回去，以此來判斷是否有物體經過，反射型光電開關的感應距離一般為5cm至35cm。正常流水線計數一般采用對射型光電開關的比較多，波峰焊等自動設備采用反射型光電開關的比較多。
B、手動按鈕一般裝入一個5cm*5cm*4cm的塑膠盒子上使用，也有個別直接在工作臺上打孔安裝，主要用于對不規則產品或非流水作業的產品進行計數。不良數幾乎全部都采用手動按鈕來計數。
C、腳踏開關與手動按鈕的工作原理相同，只是用腳來進行操作，腳踏開關相對應用比較少。
D、掃描槍主要用在有條碼的產線或產品上，利用掃描槍的信號實現計數，一般利用生產線現有的掃描槍計數。
E、 行程開關一般用于自動化設備上實現產量數據的采集或利用行程板計數的流水線，應用相對較少。
3、 輸入設備是指對看板進行參數設定，看板數據錄入或清零等操作的裝置，主要有紅外遙控器、數字小鍵盤、射頻遙控器、電腦等。
A、紅外遙控器的工作原理是利用紅外光線來傳送數據，所以發射端與接收端之間必須透光，遙控距離大概為6－10米。紅外遙控器因為性能穩定、操作簡單并且相同的遙控器可互換互用，所以成為最常用的輸入設備。電視機、空調等家電的遙控器就是紅外遙控器。訊鵬采用的紅外遙控器是專門針對電子看板設計的專用遙控器，一共有25個按鍵，有數字鍵、功能鍵、方向鍵等，并且有字母輸入功能。
B、數字小鍵盤是類似于銀行輸密碼的小鍵盤，有常用的數字鍵與功能鍵。其基本功能與紅外遙控器相近，只是鍵盤與看板之間有電線相連，信號線的長度最長可接15米左右。訊鵬采用的數字小鍵盤是專門針對電子看板定制。一共有20個按鍵，有數字鍵、功能鍵、方向鍵等，也可以輸入字母與數字。
C、射頻遙控器是利用無線電波的原理進行數據傳送，其特點是距離遠，正常遙控距離為50米－100米。遙控器與主屏必須有對應的編碼，如果同一批產品采用相同的編碼，則可能對安裝在200米以內的其他產品產生干擾，如果同一批產品采用不同的編碼，則當其中一個遙控器遺失或損壞時，不能直接用其他遙控器替代，必須與主屏進行編碼才能使用。射頻遙控器的按鍵數量一般比較少，最多的有15個按鍵。訊鵬采用的射頻遙控器為15個銨鍵，包括左右兩個個方向鍵、數字＋－鍵、編輯鍵、確定鍵、取消鍵、時間鍵和其它一些功能鍵。射頻遙控器一般應用于戶外安裝并且安裝比較高的產品，如LED油價屏、戶外電子鐘等。
D、電腦通過安裝專用的軟件可以對電子看板進行監控、數據記錄，也可以作為輸入裝置對電子看板上的所有參數及數據進行設定與修改。訊鵬可為您的電子看板量身定制相應的軟件，提升看板的價值，提高管理效率。
4、 連接線是指電子看板與外設的連線。
A、電源線：220V交流插座與電子看反之間的連線，一般為10A三角插頭線，棕：火線，藍：零線，黃綠：地線。
B、計數線：計數裝置與電子看板的連線，一般為0.2線徑的三芯線，紅：輸出直流，用于向光電開關供電，黑：直流地，黃：計數信號
C、通訊線：電腦與外部設備通訊的連接線。RS232或RS485通訊時，采用標裝的5類雙絞線，棕色、橙色線接RS485－A（RS232TX），棕白、橙白色接RS485－B（RS232RX），其余線接直流地GND。TCP/IP通訊時，接線方式跟電腦與交換機的接線完全相同。
LED電子看板解決方案設計參考
生產管理看板功能設計要點：
1、北京時間
有顯示項還是隱藏于程序內部
12/24小時制
2、編輯固定顯示項
機型、單號、組別、計劃產量、目標產量、人數等
3、節拍（單位000.0）（計數在下面列出）--可多選
計劃產量、目標產量、實時產量是否根據節拍時間自動累計
4、計數功能
計數方式：按鈕、光電開關、行程開關、腳踏開關、繼電器信號、24V電壓信號、掃描槍、無線按鈕盒等
5、工作時間段
可設置12組時間段
6、清零方式
遙控器清零、設置時間點自動清零（到點清數據）、下一時間段開始清零、當前時間段結束清零、整點清零
7、清零內容
清零看板上所有數據、清零看板上部分數據
8、復位
所有數據恢復出廠設置
9、暫停
遙控暫停、按鈕暫停、時間段暫停（暫停需計數，暫停不計數）
10、工作時間累計
計算工作時間（開機時間或停機時間）
11、效率(保留2位小數，小數點自動移動)
公式：實際/計劃（目標）*100%，
實際/（計劃（目標）+實際）*100%，
按系統運行時間計算稼動率，請列出算法：
12、差異（顯示負號、不顯示負號）
公式：實際-計劃（固定數字），實際-目標（節拍產量），根據稼動率計算差異。
13、控制方式
遙控、鍵盤、液晶小鍵盤
14、報警
LED警燈（常亮、1秒閃爍1次），蜂鳴器（斷續、長鳴 ），語音輸出
輸出繼電器信號
繼電器輸出方式及頻率: 如閉合一秒
報警條件：
15、機型（點陣）
靜止，滾動
16、通訊協議
SUNPN通訊協議、MODEBUS 通訊協議（0RTU0ASCII）、其他協議：
數據格式：起始位（1 位）+數據位（8位）+停止位（1位 ），無奇偶校驗位
17、溫度(18B20, RS485采集盒)
3位顯示，2位顯示
18、AD采集
電流信號4-20MA，電壓信號1-5V，其他范圍或客戶提供設備對接
19、保存及查詢,請跟工程師確認可保存的數據條數）
查詢內容：
查詢范圍：
20、語音
播報文本、播報彩鈴（固定音樂）、播報彩鈴（MP3音樂可選）、音量可調、播報頻率
21、一塊看板隱藏多組數據
一個看板隱含多條生產線數據，頁面可切換
22、能與計算機通信，實現數據實時傳輸。
通訊方式：RS485、RS232、TCP/IP、WIFI
生產管理電子看板術語
生產節拍：生產過程中，每生產一件產品所需的理論時間，也稱之為“標準工時”
例如：生產單件產品需要1分鐘，節拍時間應設置為60秒，每過60秒時間，目標產量就自動加1。
計數步長：生產過程中，每觸發一次計數，實際產量將自動加上計數步長的設定值
例如：一套塑膠模一次可生產5個產品，步長設置為5，每注注塑一次，實際產量就自動加5。
工作時間段：看板運行的時間（跟上班時間意義相同）本公司看板正常可設定12個工作時間段
例如：上午8：00到上午12：00，這是一個時間段；下午14：00到下午18：00，這又是一個時間段。
地址碼：看板的編號，與其他設備通訊（主要與電腦通訊）時，其他設備識別看板編號的內部編碼
復 位：使產品的一些設置恢復到初始值
暫 停：停止產品的計數與計時功能
例如，暫停后，產品不能計數，產品節拍不再累加。
清 零：對產品當天或當班數據清除
例如，清除目標產量，清除后的目標產量為零。
軟關機：通過遙控或鍵盤等使看板進入休眠狀態。（注意：電源仍然處于通電狀態）
